Sincronizare radio
Acest tip de sincronizare asigură o acurateţe a afişării timpului fără nici o abatere. În plus, asigură schimbarea automată a orei în funcţiile de modificările de iarnă sau de
vară, asigurând astfel reducerea semnificativă a costurilor necesare resetării ceasurilor independente alimentate cu baterie. Sincronizarea radio se poate face prin
transmiţătoare radio: MSF (Marea Britanie), FI (Franţa), DCF (Germania) Ceasul slave recepţionează semnalul orar, îl verifică şi îl compară cu setarea orară internă.
Dacă există diferenţe, resetează automat ora. Ceasul funcţionează după propria bază de timp quartz, în cazul unei întreruperi a semnalului undelor radio.
Principalul avantaj al sincronizării radio îl reprezintă faptul că receptorul are o acurateţe ridicată şi recepţionează automat schimbările orei în funcţiile de modificările de
iarnă sau de vară. În prezent, majoritatea sistemelor de ceasuri sunt echipate cu antene pentru sincronizarea radio.

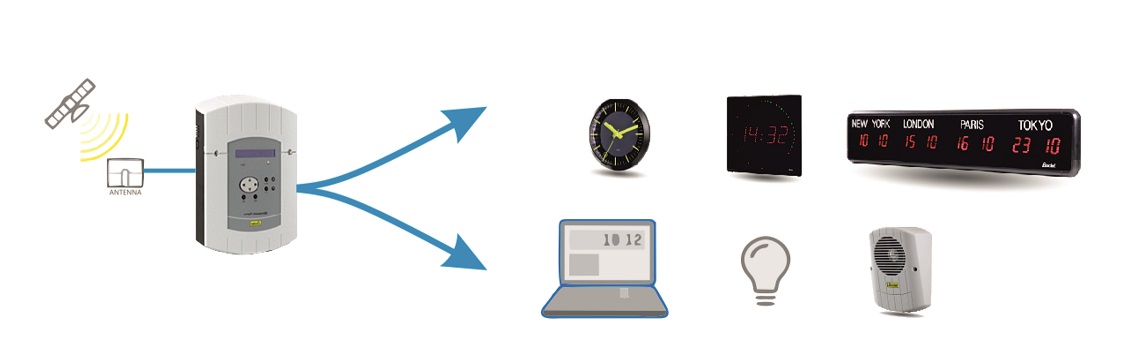

Sincronizarea prin GPS
În întreaga lume, sincronizarea timpului este asigurată de o reţea de 24 de sateliţi care fac parte dintr-un sistem GPS. Antena GPS primeşte un mesaj în fiecare secunda
(timpul şi data), îl decodează şi îl transmite ceasului master. Ceasul master care primeşte mesajul UTC (GMT) trebuie să fie configurabil astfel încât sa adapteze ora UTC
la ora locală (diferenţa orară şi introducerea schimbării automate a orei în funcţiile de modificările de iarnă sau de vară dacă este necesar). Setarea orei la ceasurile
receptoare se face automat.
Distribuția timpului
Distribuția timpului wireless, DHF
• Reţeaua de ceasuri, sistemul de sonerii sau sistemul de sincronizare wireless într-una sau mai multe clădiri, fără cablaj.
• Ceasul master transmite un mesaj de timp codat prin intermediul transmiţătorului radio. Ceasurile slave recepţionează mesajul şi se sincronizează în mod automat. În
cazul unor interferenţe, acestea continuă să funcţioneze după propria bază de timp.
• Regulatorul cu releu DHF recepţionează comanda de la ceasul master, în vederea pornirii sau opririi dispozitivelor conectate la releu.
• Având în vedere faptul ca acest tip de sistem nu mai necesita cablaj, rezultă o reducere considerabilă a costurilor şi facilitează relocarea ceasurilor (doar a celor
cu baterie). Undele radio trec prin pereţi, acoperind o rază de aproximativ 200 de metri. Creşte acestei raze de acţiune se poate realiza prin utilizarea repetoare lor.
Distribuția codată a timpului (cod AFNOR/IRIG B)
• Distribuţia codată a timpului (cod AFNOR / standard IRIG B) transmite un mesaj de timp complet pe un cablu cu două fire. Setareaorei şi a timpului pe ceasurile slave
se realizează în mod automat.
• Costurile de instalare şi întreţinere sunt reduse atunci când sistemul de ceasoficare este important (cum ar fi aeroporturile). Potrivite în special pentru sistemele de
ceasoficare cu ceasuri digitale.
• Toate ceasurile slave necesită alimentare cu energie electrică. În cazul întreruperii alimentării, sau a pierderii semnalului IRIG B/AFNOR, ceasurile vor funcţiona
independent timp de o oră, apoi se vor sincroniza în mod automat în momentul repornirii alimentării sau a revenirii semnalului.
Într-o instalaţie cu mai multe ceasuri, într-o clădire sau într-un grup de clădiri, sistemul foloseşte un ceas master pentru a sincroniza toate ceasurile slave într-un
mod fiabil şi în aceeaşi bază de timp.
Distribuția timpului prin impulsuri
• Ceasurile slave sunt conectate în paralel la o linie de distribuţie şi activate prin impulsuri electrice transmise de ceasul master. Unele ceasuri slave vor avea nevoie de
alimentare cu energie electricăde la reţea. Cel mai utilizat sistem: Impulsuri de 24 V / minut.
• Reprezintă o soluţie ideală pentru sistemele de ceasoficare cu ceasuri analogice.
Distribuția timpului de tip NTP
• Sincronizarea de tip NTP (Network Time Protocol) este un tip ce comunicaţie standard folosit pentru a sincroniza calculatoarele, reţele de calculatoare sau dispozitive
automatizate. Distribuţia timpului de tip NTP nu are limite referitoare la numărul de calculatoare sau ceasuri ce trebuie sincronizate. Fiecare ceas din reţea este sincronizat
fie prin cablul Ethernet (PoE = Power over Ethernet) sau prin sursă de alimentare TBT individuală. Ceasul master Sigma Mod este adecvat pentru distribuţia timpului de tip
NTP ca şi client sau ca server.
| Sistem de ceasuri wireless DHF | Sincronizare prin cablu, semnal orar codat | Sincronizare prin cablu, semnal prin impulsuri | |
| Funcţionare | Sincronizarea unui sistem de ceasuri din una sau mai multe clădiri fără conectarea ceasurilor prin cablu. | Transmisia unui mesaj orar complet (data şi ora) cu ajutorul unui cablu cu două fire. | Impulsuri electrice transmise în fiecare minut ceasurilor slave de către ceasul master, prin cablu. |
| Tehnologie | Ceasul master transmite informaţia orară printr-un transmiţător radio pe frecvenţa 869 MHz. | Identificarea conţinutului mesajului şi transmiterea acestuia prin standardul AFNOR NF S 87 500. | Sistemul de sincronizare prin impulsuri de 24 V / minut. |
| Avantaje | Ceasurile slave preiau informaţia orară şi se sincronizează în mod automat. În cazul unui bruiaj acestea continuă să funcţioneze în mod independent. Raza de acţiune a semnalului este de cca. 100 până la 200 m. Eliminarea cablurilor duce la economii semnificative în procesul de instalare şi asigură libertatea reorganizării sistemului. | Se pot monta cca. 100 de ceasuri pe acelaşi circuit de cablu (cu 2 fire). Semnalul AFNOR nu generează interferenţe şi nu este afectat de alte interferenţe electrice. Ceasurile funcţionează independent până la o oră în cazul întreruperii semnalului. Acest tip de sincronizare este ideal pentru sistemele cu ceasuri digitale. | Rezervă de putere în ceasul master pentru a asigura transmisia impulsurilor în mod automat în cazul întreruperii alimentării de la reţea.Cea mai economică soluţie în cazul sistemelor mici de ceasuri. |
| Destinaţia de instalare | Instalarea unui sistem în mai multe clădiri, reînnoirea sau extinderea unui sistem etc. | Clădiri mari, cum ar fi: aeroporturi, gări etc. | Sisteme de dimensiuni mici |
Centrale de ceasoficare - Ceas Master - SIGMA

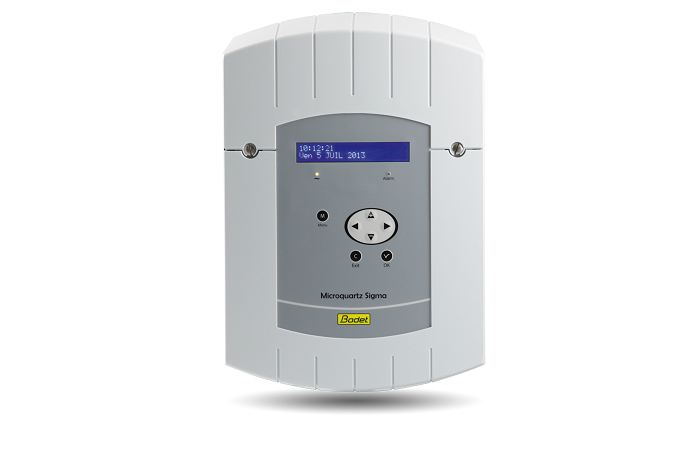

SIGMA H
Ceasul master electronic, controlat de un microprocesor este sincronizat radio cu o antenă externă. Ieşirile ceasului master sunt protejate la supratensiuni, suprasarcini şi
scurtcircuite în cazul anomaliilorapărute pe circuit. Face automat trecerea la ora de iarnă/vară.
Acurateţea bazei de timp: 0,1 secunde/24 de ore (TCXO quartz time).
Display LCD permanent: data, ora, minut, secundă.
Programarea şi întreţinerea cu ajutorul unui software pe PC şi download printr-un stick USB.
Distribuţia wireless a timpului
Transmisia mesajului de timp printr-un semnal radio la frecvenţa de 869 Mhz. Trei niveluri de transmisie. Ceasurile slave sunt sincronizate în mod automat.
Transmiţătorul este alimentat de ceasul master.
Distribuţia prin cablu a timpului (AFNOR)
Setarea automată a ceasurilor slave prin semnalul de timp codat AFNOR transmis printr-un cablu cu două fire.
SIGMA P
Ceasul master electronic, controlat de un microprocesor este sincronizat radio cu o antenă externă. Ieşirile ceasului master sunt protejate la supratensiuni, suprasarcini
şi scurtcircuite în cazul anomaliilor apărute pe circuit. Face automat trecerea la ora de iarnă/vară. Acurateţea bazei de timp: 0,1 secunde/24 de ore (TCXO quartz time).
Display LCD permanent: data, ora, minut, secundă. Programatorul cu 3 relee este capabil să controleze sistemele de sonerii, încălzire şi control acces. Programatorul ţine
cont desărbătorile legale. Tensiune de alimentare de 230V AC sau 24V DC. În cazul întreruperii alimentarii cu energie electrică, timpul şi preferinţele programate sunt
salvate. Carcasă ABS cu montare pe perete sau rack de 19”. Programarea şi întreţinerea cu ajutorul unui software pe PC şi download printr-un stick USB.
Distribuţia wireless a timpului
Transmisia mesajului de timp printr-un semnal radio la frecvenţa de 869 Mhz. Trei niveluri de transmisie. Ceasurile slave sunt sincronizate în mod automat.
Transmiţătorul este alimentat de ceasul master.
Distribuţia prin cablu a timpului (AFNOR)
Setarea automată a ceasurilor slave prin semnalul de timp codat AFNOR transmis printr-un cablu cu două fire.

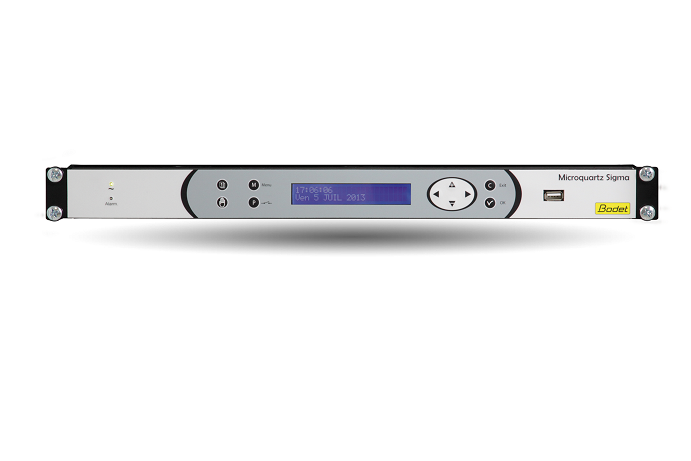

SIGMA MOD
Ceasul master electronic, controlat de un microprocesor este sincronizat radio cu o antenă externă şi conduce ceasurile receptoare printr-un mesaj de timp codat.
Ieşiri RS232/RS422 sau AFNOR şi o ieşire IP/NTP pentru reţeaua de calculatoare LAN sau WAN. Ieşirile ceasului master sunt protejate la supratensiuni, suprasarcini
şi scurtcircuite în cazul anomaliilor apărute pe circuit. Face automat trecerea la ora de iarnă/vară.
Carcasă ABS cu montare pe perete sau rack AU. Acurateţea bazei de timp: 0,1 secunde/24 de ore (TCXO quartz time).
Distribuţia wireless a timpului
Transmisia mesajului de timp printr-un semnal radio la frecvenţa de 869 Mhz. Trei niveluri de transmisie. Ceasurile slave sunt sincronizate în mod automat.
Transmiţătorul este alimentat de ceasul master.
Distribuţia prin cablu a timpului (AFNOR)
Setarea automată a ceasurilor slave prin semnalul de timp codat AFNOR transmis printr-un cablu cu două fire.
Distribuţia prin cablu a timpului NTP (Network Time Protocol)
Transmisia mesajului de timp prin protocolul NTP într-o reţea IP. Cabluri de tip CAT5 sau mai mari. Mod client/server.

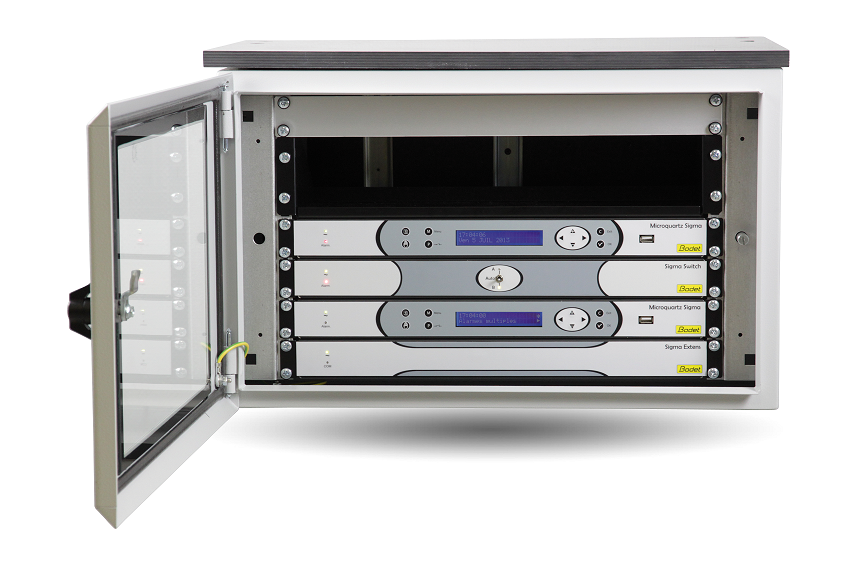

SIGMA Time Center
Sistemul este alcătuit din două ceasuri master Sigma şi un Switch Sigma, pentru a crea un sistem de bază de timp redundant. În cazul în care ceasul master primar încetează
să funcţioneze, ieşirile sunt trecute automat pe ceasul master secundar.
